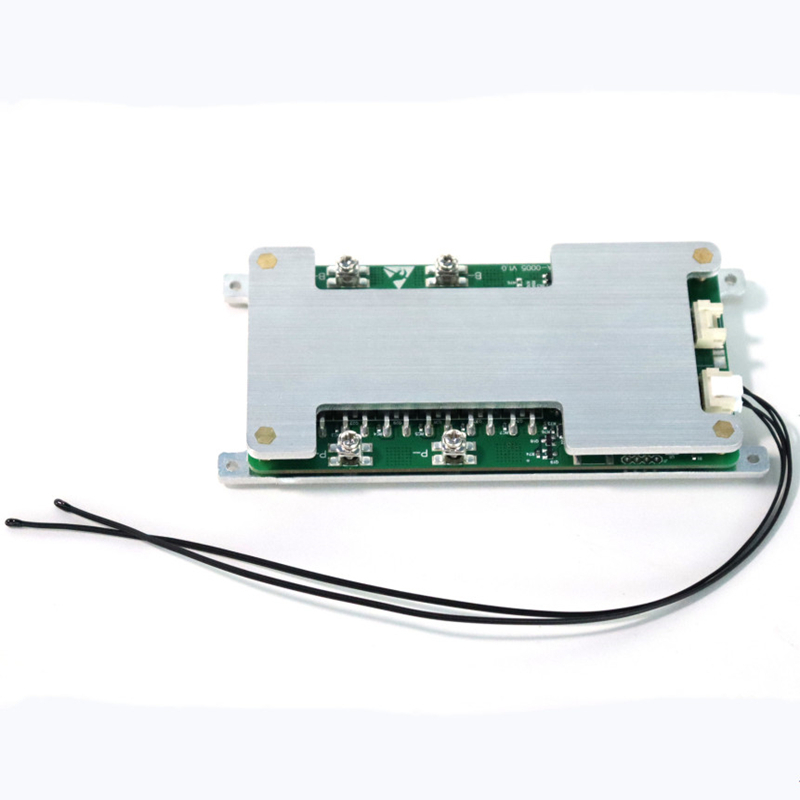

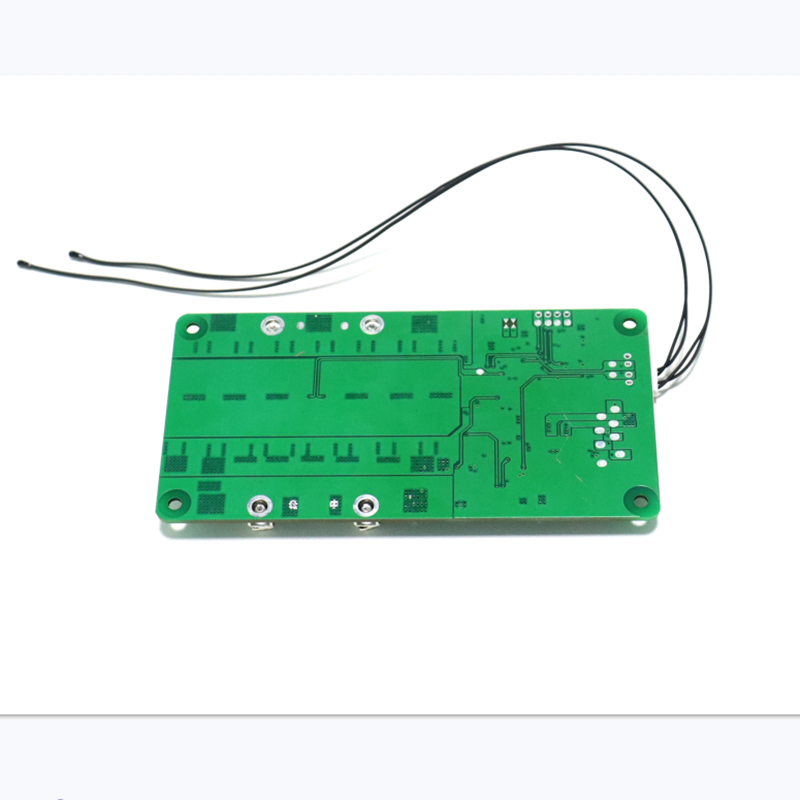

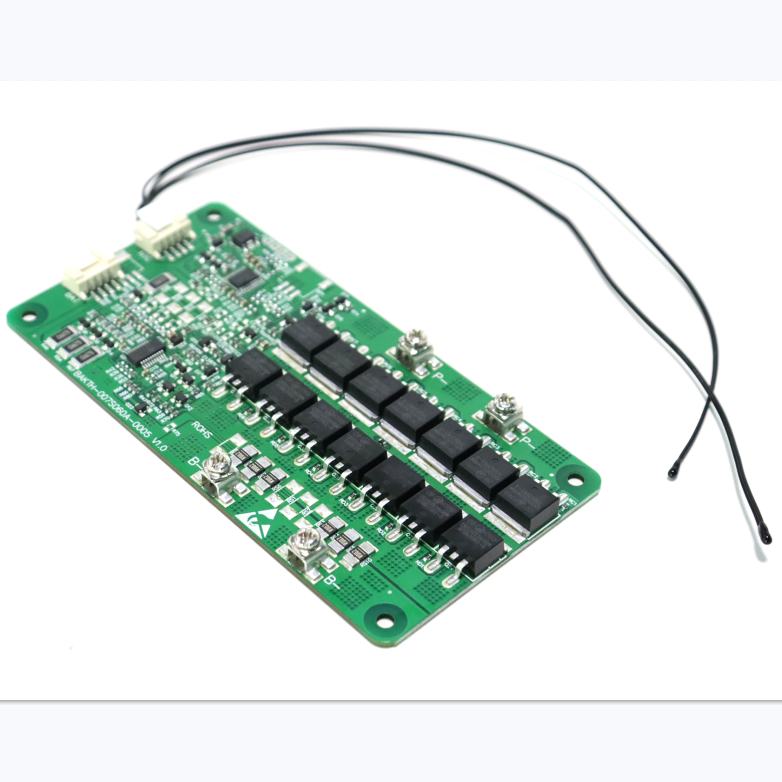

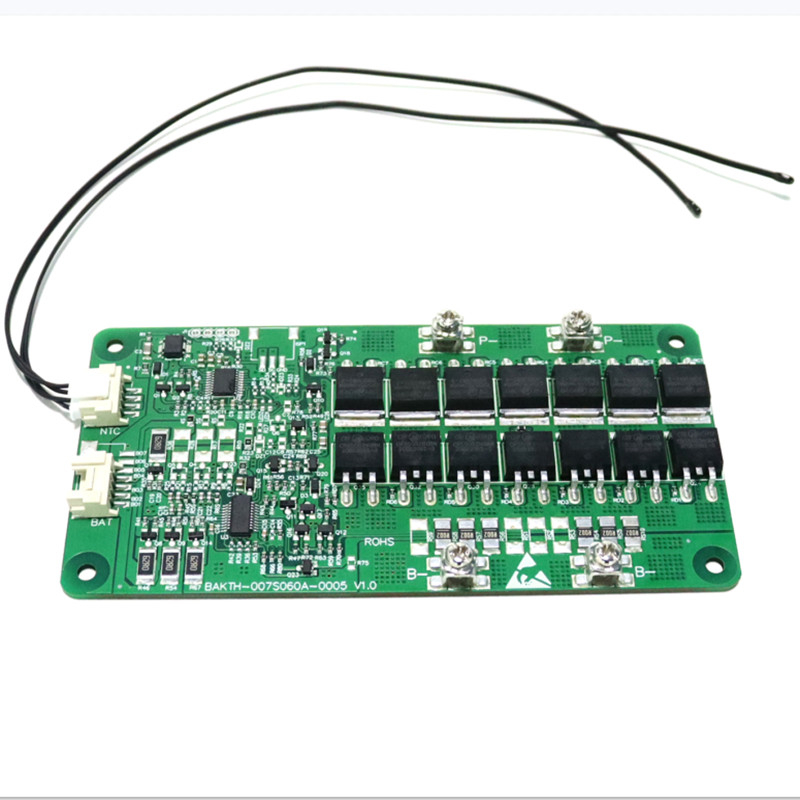

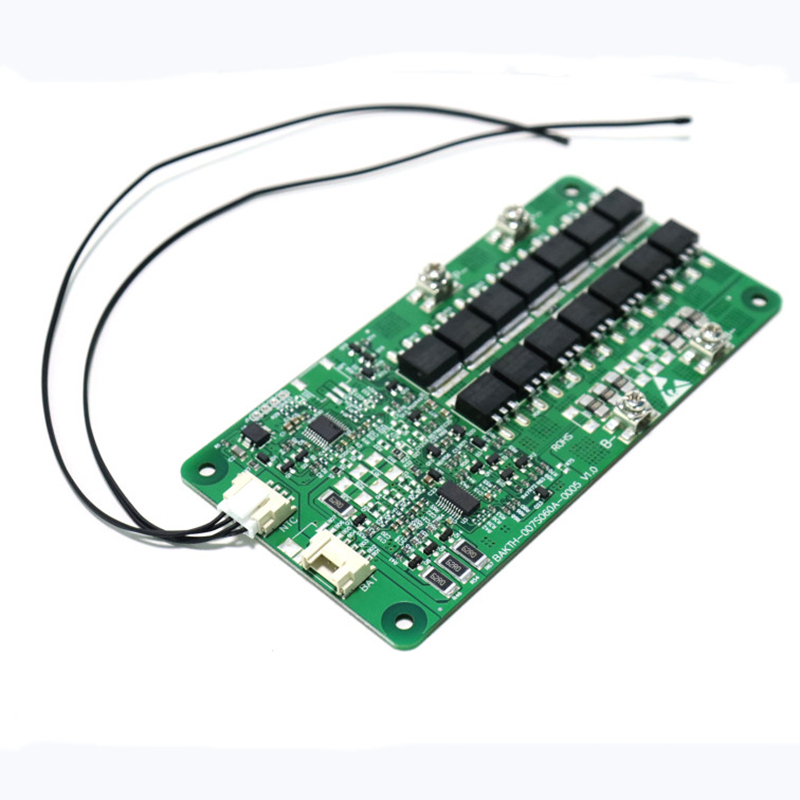

BAKTH-007S060A-0005 4S60A
BAKTH
Artículo de protección básica para PCM
Artículo | Contenido | Criterio | Observaciones | |
Solicitud | Tipo de Batería | Lifepo4 | ||
Batería | 4 | |||
Parámetros de carga | Voltaje de carga de entrada | 14.2V ± 0.10V | ||
Corriente de carga de entrada | Max60a | |||
Parámetros de descarga | Corriente de descarga continua | Máximo 60A | ||
Artículo | Contenido | Criterio | Observaciones | |
Excesivo proteger | Voltaje de detección de carga sobre carga (celda) | 3.700V ± 0.050V | ||
Proteger el tiempo de retraso | 500 ms - 1500 ms | |||
Voltaje de liberación de carga sobre carga (celda) | 3.500V ± 0.050V | |||
Descarga excesiva proteger | Voltaje de detección de descarga (celda) | 2.300V ± 0.050V | ||
Proteger el tiempo de retraso | 500 ms - 1500 ms | |||
Voltaje de liberación de descarga (celda) | / | |||
Sobre la corriente proteger | 1S t Sobrecorriente de nivel Descarga | 300a ± 20a | ||
Proteger el tiempo de retraso | 50 ms - 1550 ms | |||
2S t Sobrecorriente de nivel Descarga | 600a ± 30a | |||
Proteger el tiempo de retraso | 5 ms - 15 ms | |||
Proteger la condición de alivio | Carga corta | |||
Sobrecorriente cobrar | 75a ± 10a | |||
Proteger el tiempo de retraso | 500 ms - 1500 ms | |||
Equilibrado | Voltaje abierto equilibrado (celda) | 3.55V ± 0.050V | ||
Voltaje de liberación equilibrado (celda) | 3.55V ± 0.050V | |||
Corriente equilibrada (celda) | 55 ± 10 mA | |||
Protección corta | Proteger la corriente | Min1050a | ||
Tiempo de retraso de detección | 100-600US | |||
Condición de recuperación | Corte corto circuito . Carga corta | |||
Exceso de temperatura | Excesivo temperatura (batería) | 65 ℃ ± 4 ℃ | ||
Excesivo la temperatura liberar (batería) | 55 ℃ ± 4 ℃ | |||
Artículo | Contenido | Criterio | Observaciones | |
Exceso de temperatura | Descarga excesiva temperatura (batería) | 70 ℃ ± 4 ℃ | ||
Descarga excesiva la temperatura liberar (batería) | 60 ℃ ± 4 ℃ | |||
Bajo cargo temperatura (batería) | -0 ℃ ± 4 ℃ | |||
Bajo cargo la temperatura liberar (batería) | 5 ℃ ± 4 ℃ | |||
Bajo descarga temperatura (batería) | -20 ℃ ± 4 ℃ | |||
Bajo descarga la temperatura liberar (batería) | -15 ℃ ± 4 ℃ | |||
Sobre temperatura (MOSFET) | 100 ± 4 ℃ | |||
Exceso de temperatura Desconocimiento (MOSFET) | 75 ± 4 ℃ | |||
Tiempo de retraso de detección | 3-6s | |||
Dimensión (l*w*t) | 144*65*15 mm |
